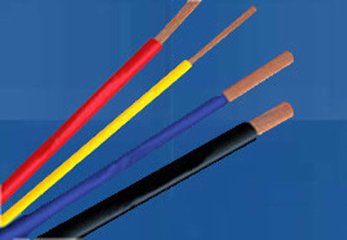

光伏電纜截面的選擇應滿足允許溫升、電壓損失、機械強度等要求，直流系統電纜按電纜

長期允許載流量選擇，并按電纜允許壓降校驗，計算公式如下：

按電纜長期允許載流量：Ipc>=Ical

按回路允許電壓降：Scac=P˙2LIca/△Up

式中：Ipc----電纜允許載流量，A；

Ica----計算電流，A；

Ical----回路長期工作計算電流，A；

Scac----電纜計算截面，mm2；

P----電阻系數，銅導體P=0.0184Ω˙mm2/m，鋁導體P=0.0315Ω˙mm2/m；

L----電纜長度，m；△Up----回路允許電壓降，V。

注意：光伏電纜的載流量受敷設方式及周圍環境影響較大，電纜的電壓降受電纜長度的影響較

大，所以載流量可以認為是電纜長期運行絕不可能超過的值，最好按電纜載流量的70%~80%來選

擇電纜才能有效的保證線路的溫升及電壓降。
